NÚMERO DE PARTE: 6ES7234-4HE32-0XB0
-FAMILIA DE PRODUCTOS: MÓDULOS DE ENTRADAS / SALIDAS ANALÓGICAS SM 1234.
-MODELO: MÓDULO DE E / S ANALÓGICA.

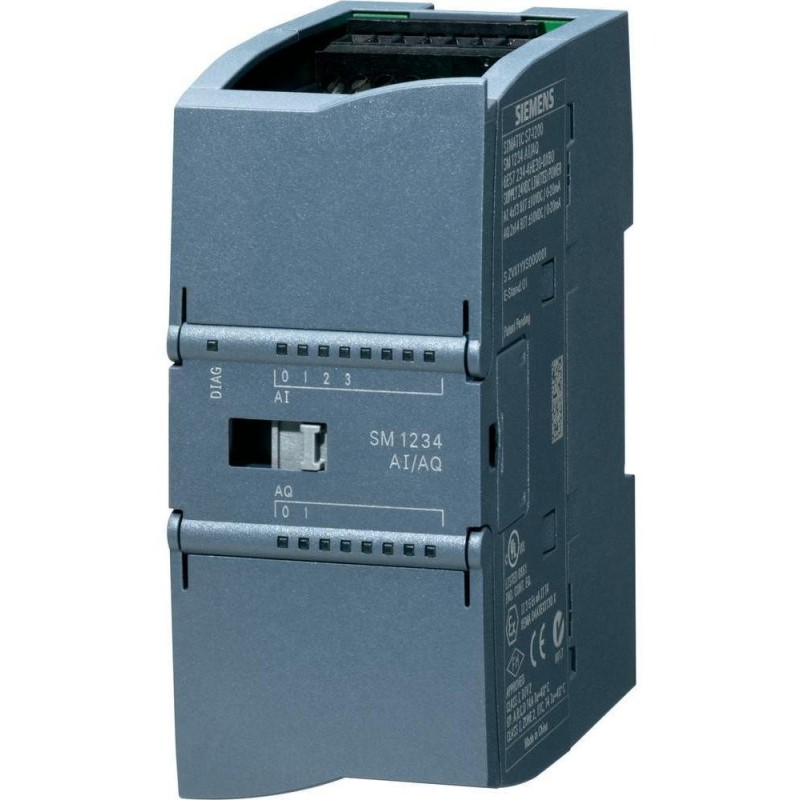

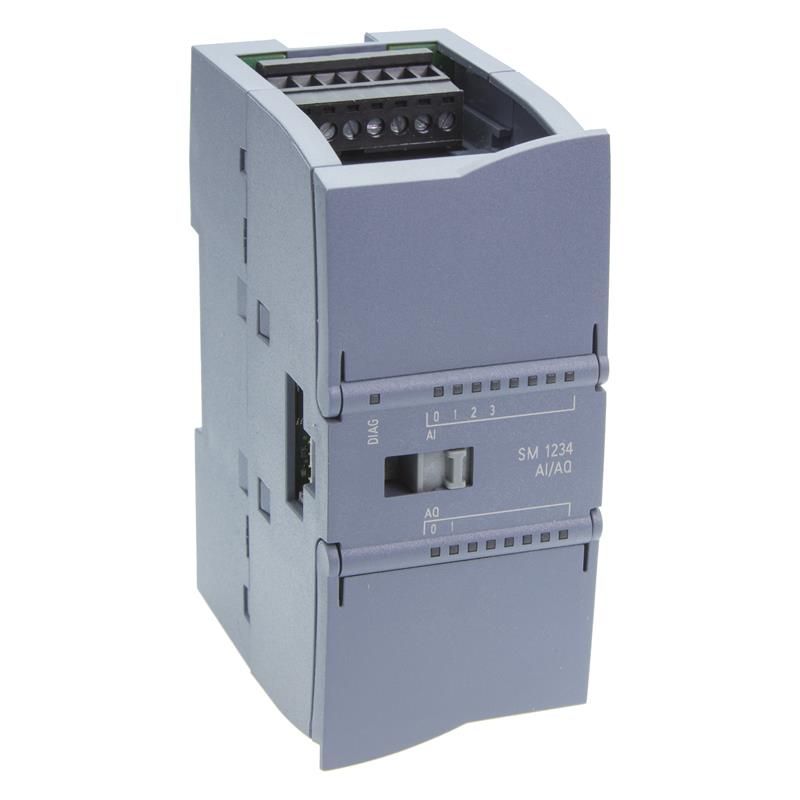

Siemens 6ES7234-4HE32-0XB0. SIMATIC S7-1200, E / S analógica SM 1234, 4 AI / 2 AO, +/- 10 V, resolución de 14 bits o 0 (4) -20mA, resolución de 13 bits.
-Atlantech ID: 0000000025.
-Familia de productos: módulos de entradas / salidas analógicas SM 1234.
-Modelo: Módulo de E / S analógica.
-Fabricante: Siemens.
-Peso: 0,218 kg.
-Dimensiones: 8,80 x 11,00 x 5,60 cm.
-Dominación del tipo de producto: Designación del tipo de producto SM 1234, AI 4×13 bit / AQ 2×14 bit.
-Tensión de suministro: 24 V DC.
Corriente de entrada
-Consumo actual, tip. 60 mA
-desde el bus de fondo 5 V DC, typ. 80 mA
-Pérdida de poder, tip. 2 W
Entradas analógicas
-Número de entradas analógicas 4; Entradas diferenciales de corriente o voltaje
-voltaje de entrada permisible para la entrada de voltaje (límite de destrucción), max.35 V
– corriente de entrada permitida para la entrada de corriente (límite de destrucción), máx. 40 mA
-Tiempo de ciclo (todos los canales) máx. 625 μs.
-Número de salidas analógicas 2; Corriente o voltaje
-Alarmas si
Función de diagnóstico Sí.
Alarmas
Alarma de diagnóstico si
Mensajes de diagnóstico
-Monitorización de la tensión de alimentación Sí
-Conexión de cables Sí
-Corto circuito si
LED indicador de diagnóstico
-para el estado de las entradas si
-para el estado de las salidas si
-para mantenimiento si
Separación potencial de salidas analógicas
-entre los canales y la fuente de alimentación de la electrónica: no
– Grado de protección acc. a EN 60529 IP20
-Temperatura ambiente durante el funcionamiento: -20-60 ° C.
-Temperatura ambiente durante el almacenamiento / transporte: -40-70 ° C.
