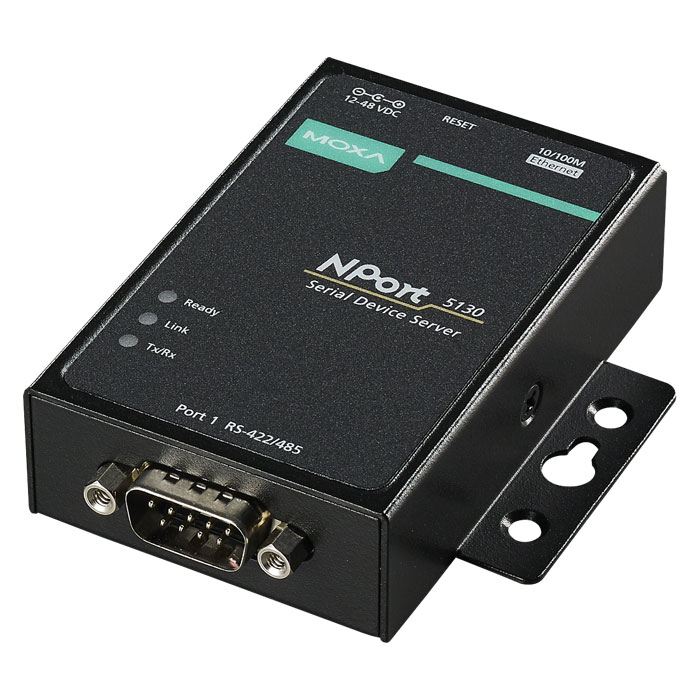

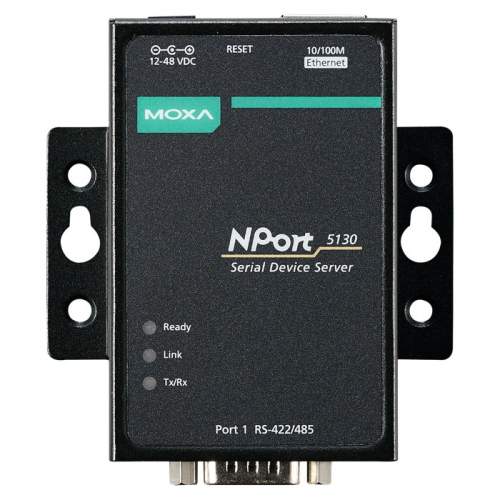

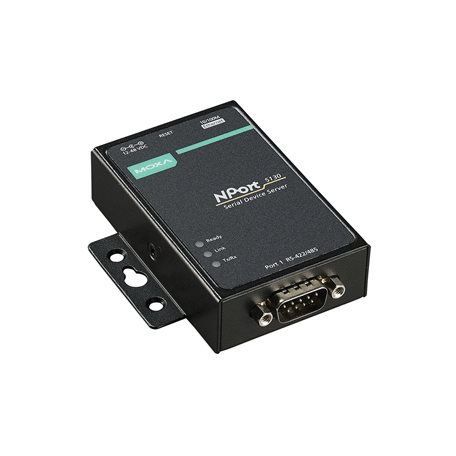

NPort 5130, Serie NPort 5100
Servidor de dispositivos RS-422/485 de 1 puerto, temperatura de funcionamiento de 0 a 55 °C
Interfaz Ethernet
10/100BaseT(X) Puertos (conector RJ45)
1
Protección contra aislamiento magnético
1,5 kV (incorporado)
Características del software Ethernet
Opciones de configuración
Utilidad de Windows, consola Telnet, consola web (HTTP)
Administración
Cliente DHCP, IPv4, SNTP, SMTP, SNMPv1, Telnet, DNS, HTTP, ARP, BOOTP, UDP, TCP/IP, ICMP
Controladores COM reales de Windows
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Controladores TTY reales de Linux
Versiones del kernel: 2.4.x, 2.6.x, 3.x, 4.x y 5.x
Conductores TTY fijos
macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15, SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Android API
Android 3.1.x y versiones posteriores
Mib
RFC1213, RFC1317
Interfaz serial
conector
DB9 masculino
No. puertos
1
Normas serie
RS-422/485
Modos de operación
Deshabilitado, Módem Ethernet, Conexión de par, COM real, Telnet inverso, Cliente TCP, Servidor TCP, UDP
Baudrate
50 bps a 921,6 kbps
Bits de datos
5, 6, 7, 8
Detener bits
1, 1.5, 2
paridad
Ninguno, ni siquiera, extraño, espacio, marca
Control de flujo
XON/XOFF
Pull Resistencia alta/baja para RS-485
1 kilo-ohmio, 150 kilo-ohmios
Control de dirección de datos RS-485
ADDC® (control automático de dirección de datos)
Señales en serie
RS-422
Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w
Datos+, Datos-, GND
Parámetros de potencia
Corriente de entrada
200 mA @ 12 VCC
Voltaje de entrada
12 a 48 VCC
No. de entradas de potencia
1
Fuente de potencia de entrada
Conector de entrada de potencia
Características físicas
vivienda
metal
Dimensiones (con orejas)
75,2 x 80 x 22 mm (2,96 x 3,15 x 0,87 in)
Dimensiones (sin orejas)
52 x 80 x 22 mm (2,05 x 3,15 x 0,87 in)
peso
340 g (0.75 lb)
instalación
Escritorio, montaje en riel DIN (con kit opcional), Montaje en pared
Límites ambientales
Temperatura de funcionamiento
0 a 55°C (32 a 131°F)
Temperatura de almacenamiento (paquete incluido)
-40 a 75°C (-40 a 167°F)
Humedad relativa ambiental
5 a 95% (sin condensación)
Estándares y Certificaciones
Emc
EN 55032/24
Emi
CISPR 32, FCC Parte 15B Clase A
ems
IEC 61000-4-2 ESD: Contacto: 4 kV; Aire: 8
kV IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Potencia: 1 kV; Señal: 1
kV IEC 61000-4-5 Sobretensión:
Potencia: 1 kV IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Señal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
seguridad
UL 60950-1
Mtbf
Hora
2.836.863 hrs
normas
Telcordia (Bellcore) Estándar TR/SR
