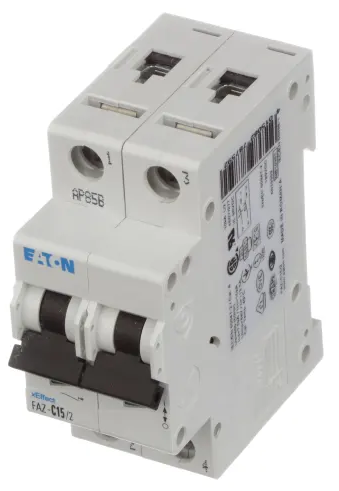

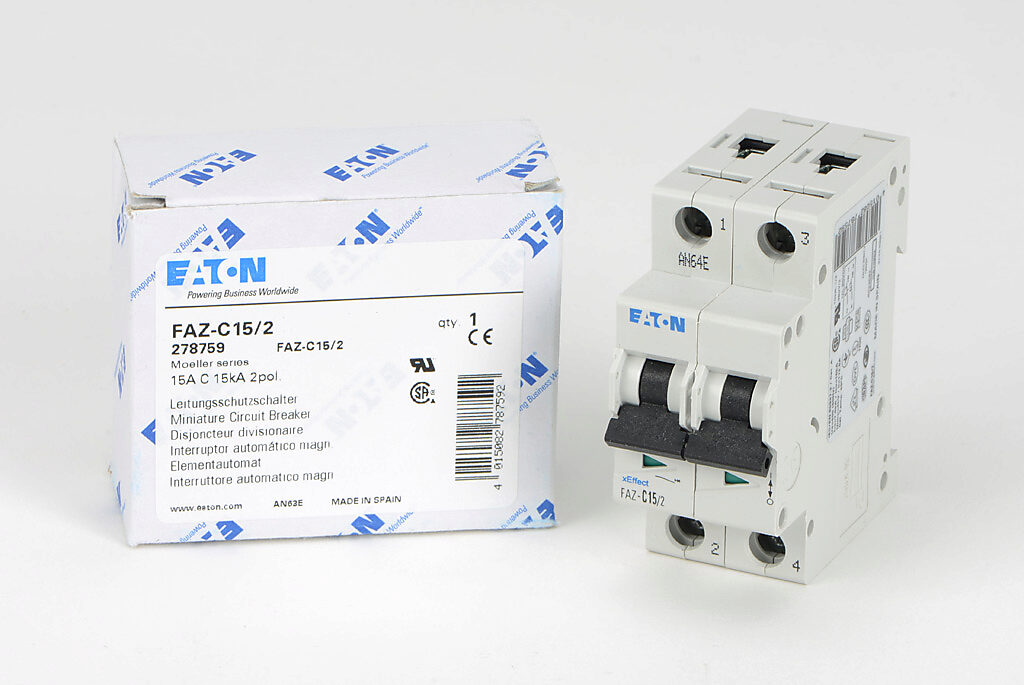

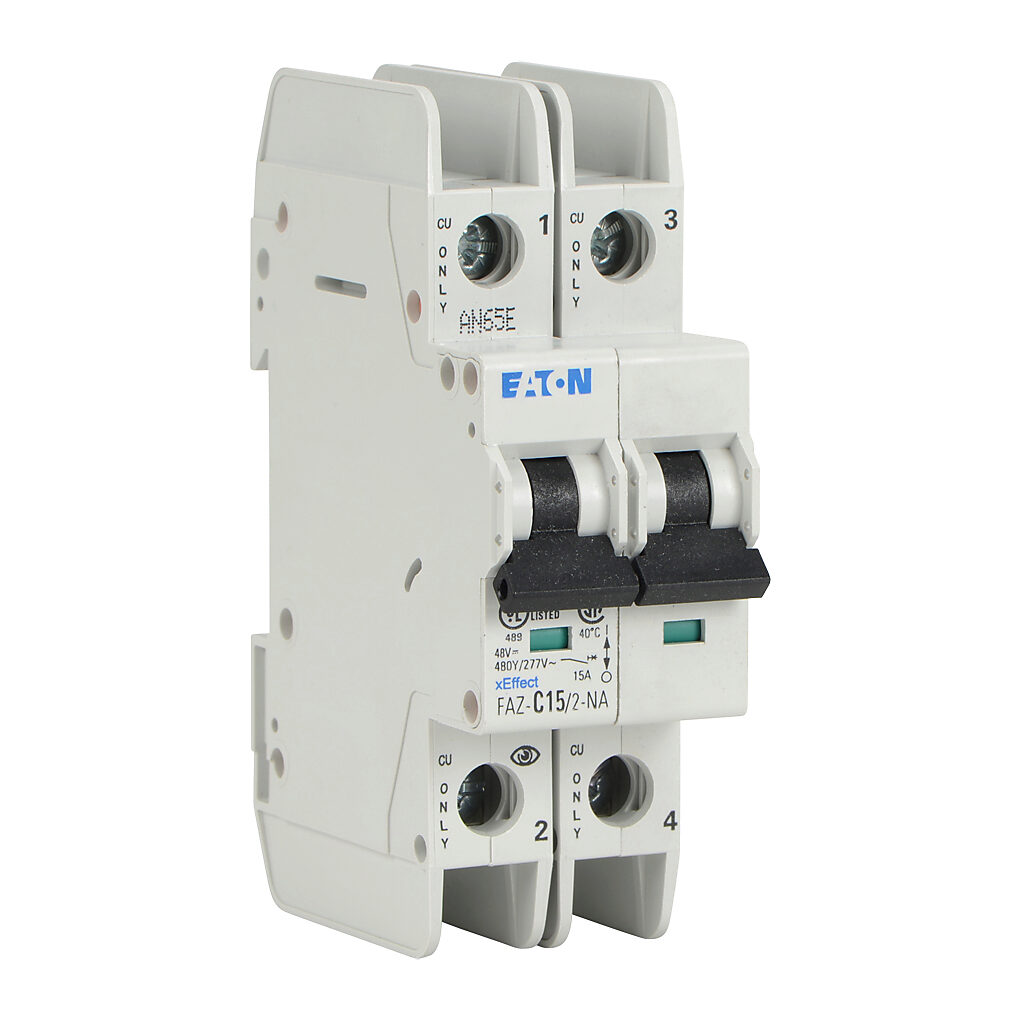

El interruptor automático en miniatura de la serie FAZ para su uso con paneles de control. Cuando se trata de proteger y cambiar, esta gama de productos confiables y seguros es una garantía de protección para personas, instalaciones y sistemas en todo el mundo. Ideal para controlar circuitos FAZ MCB está diseñado y aprobado para aplicaciones industriales y comerciales de gama alta, ofreciendo una amplia variedad de características de protección diversas. La serie FAZ incluye auxiliares, módulos de disparo, enclavamientos, barras colectoras y accesorios. Es adecuado para uso con aplicaciones residenciales.

Conexión de terminal de anillo opcional

Operación confiable y segura

Posibilidad de barra de horquilla y pin

Environmentally friendly

Mecanismo a prueba de dedos y libre de disparos.

Indicador de posición de contacto rojo y verde.

Guía para la conexión segura de la terminal

Clip de riel DIN de 3 posiciones, permite la extracción del sistema de barras existente

Amplia gama de accesorios adecuados para su posterior instalación.

Característica de disparo estándar B para protección de circuitos.

Característica de disparo C para corrientes de entrada más altas (máquinas, grupos de lámparas)

Característica de disparo D para cargas inductivas y capacitivas como transformadores, condensadores.

Característica de disparo K para altas corrientes de entrada.

Característica de disparo S para transformadores de control.

Característica de disparo Z para protección de semiconductores.

Aplicaciones: Industrial, Safety

Función básica: Disyuntores en miniatura

Número de postes: 2 polos

Característica del tropiezo: C

Aplicación: Equipo de conmutación para la exportación a América del Norte (listado en UL)

Corriente nominal [IN]: 15 A

Capacidad de conmutación nominal según IEC/EN 60947-2 [ICu]: 15 kA

Gama de productos: FAZ-NA

DATOS TÉCNICOS

eléctrico

normas: UL 489, CSA C22.2,No. 5 IEC 60947-2

Tensión operativa nominal [UE] [UE]: 277/480 Y V AC

Tensión operativa nominal [UE]: 60 V DC

Tensión nominal según IEC/EN 60947-2 [UN]: 440 V AC

Tensión nominal según UL [UN]: 480Y/277 V AC

Capacidad de conmutación nominal según IEC/EN 60947-2 [ICu]: 15 kA

Capacidad de rotura según UL: 14 (UL489) kA

Característica: B, C, D

Clase de selectividad: 3

Vida útil:Vida útil [Operaciones]> 20000

Dirección del suministro entrante

según sea necesario

mecánico

Dimensión frontal estándar: 45 mm

Altura del recinto: 105 mm

Ancho de montaje por polo: 17,7 mm

montura

IEC/EN 60715 riel de sombrero de copa

Grado de Protección: IP20, IP40 (cuando está instalado)

Terminales arriba e abajo

Terminales de doble propósito

Protección de terminales

Dedo y respaldo a prueba de manos a BGV A2

Par tensor de tornillos de fijación

máx. 2.4 UL:

#18-12 AWG: 2.4 Nm (21 lb-in)

#10-8 AWG: 2.8 Nm

(25 lb-in) #6 AWG: 4 Nm (36 lb-in) N/m

Posición de montaje: Según sea necesario
