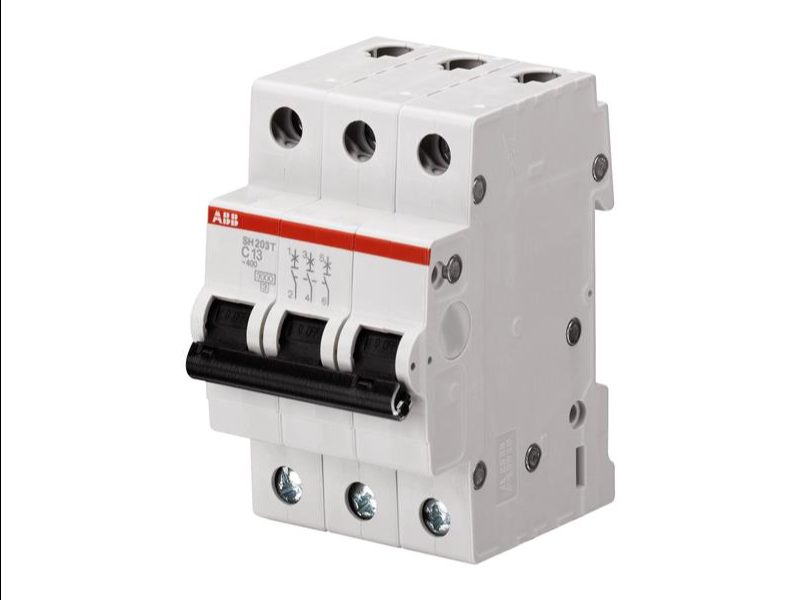

Descripción larga: Los disyuntores en miniatura Compact Home SH200T son limitadores de corriente. Tienen dos mecanismos de disparo diferentes, el mecanismo de disparo térmico retardado para la protección contra sobrecargas y el mecanismo de disparo electromecánico para la protección contra cortocircuitos. Están disponibles en diferentes características (B,C), configuraciones (1P, 1P +N,2P, 3P, 3P+N,4P), capacidades de ruptura (hasta 3 kA a 230/400 V AC) y corrientes nominales (hasta 40 A). Todos los MCB de la gama de productos SH200T cumplen con IEC/EN 60898-1, lo que permite el uso para aplicaciones residenciales.

Técnico:

normas:IEC/EN 60898-1

Número de polos: 3

Número de polos protegidos: 3

Característica de tropiezo: C

Corriente nominal (IN): 10 A

Tensión operativa nominal:acc. a IEC 60898-1 400 V AC

Tensión nominal (UR): 400 V AC

Pérdida de energía:6,3

W en condiciones de funcionamiento nominales por polo 2,1 W

Tensión de aislamiento nominal (UYo):acc. a IEC/EN 60664-1 440 V

Voltaje operativo:Máximo (incl. tolerancia) 440 V AC máximo

440 V AC mínimo 12 V AC

Frecuencia nominal (f):50 Hz/60 Hz

Capacidad de cortocircuito nominal (ICn):(400 V AC) 3 kA

Clase de limitación de energía:3

Categoría de sobretensión: Iii

Grado de contaminación: 2

Tensión de soporte de impulso nominal (Uduende):4 kV

(6,2 kV

por nivel del mar) (5,0 kV @ 2000 m)

Voltaje de prueba dieléctrico:50/60 Hz, 1 min: 2 kV

Material de la carcasa: Grupo de Aislamiento II, RAL 7035

Tipo de actuador: alternar

Material del actuador: Grupo de Aislamiento II, Negro, Sellable

Marcado del actuador: I / O

Indicación de posición de contacto: ENCENDIDO / APAGADO

Grado de Protección: IP20

observaciones: IP40 en recinto con cubierta

Resistencia eléctrica: Ciclo de CA 20000

Resistencia mecánica (Nendu): Ciclo de 20000

Tipo de terminal: Terminales de tornillo

Tipo de terminal de tornillo: Terminal de jaulas

Capacidad de conexión: Conductor 25 / 25 mm²

Flexible con Ferrule 0,75 ... 16 mm²

Flexible 0,75 ... 16 mm²

Rígido 0,75 ... 25 mm²

Varados 0,75 ... 25 mm²

Apriete:2 N·m

Controlador de tornillo recomendado: Pozidriv 2

Montaje en riel DIN:TH35-7.5 (35 x 7.5 mm Riel de montaje) según

IEC 60715 TH35-15 (35 x 15 mm Riel de montaje) según IEC 60715

Posición de montaje: cualquier

Profundidad incorporada (T2):69 mm

Tamaño de instalación: acc. a DIN 43880 1

Conexión de fuente de alimentación: arbitrario

medioambiental

Temperatura ambiente del aire: Operación -25 ... +55 °C

Almacenamiento -40 ... +70 °C

Temperatura del aire ambiente de referencia:30 °C

Resistencia a choques según IEC 60068-2-27:25g / 2 golpes / 13 ms

Resistencia a vibraciones según IEC 60068-2-6:5g, 20 ciclos a 5 ... 150 ... 5 Hz con carga 0.8 In

Condiciones ambientales:28 ciclos

con 55 °C / 90-96 %

y 25 °C / 95-100 %

Estado rohs:Siguiendo la Directiva 2011/65/UE de la UE

Dimensiones

Ancho neto del producto:52,5 mm

Profundidad / Longitud de la red del producto:69 mm

Altura neta del producto:85 mm

Peso neto del producto : 0,375 kg

Cantidad mínima de pedido:1 pieza

Clasificaciones

Código de clasificación de objetos:F

ETIM 6:EC000042 - Disyuntor miniatura (MCB)

ETIM 7:EC000042 - Disyuntor miniatura (MCB)

ETIM 8:EC000042 - Disyuntor miniatura (MCB)

Clase electrónica:V11.0 : 27141901

UNSPSC:39121614
