FUENTE DE PODER

FUENTE DE PODER 120W PARA RIEL DIN PSS120/24/5

Existencia: 1 Código: PSS120/24/5

Sobre Pedido 33 4332 2778

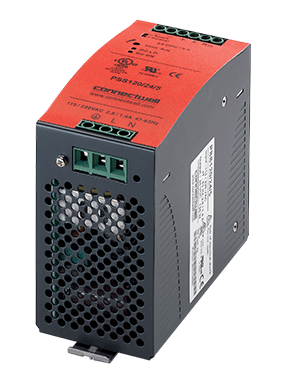

Fuente de Poder CONNECTWELL para Riel DIN PSS120/24/5   115/230VAC ,120W, +24VDC, 5A

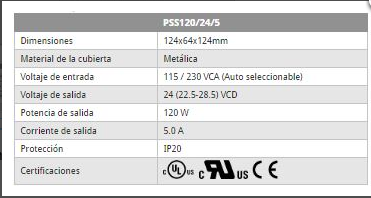

ESPECIFICACIÓN GENERAL
Frecuencia de conmutación (típ.)55 KHz
Min. Voltaje de aislamiento -AC (Entrada-FG)1500 VCA
Min. Voltaje de aislamiento -AC (entrada-salida)3000 VCA
Min. Voltaje de aislamiento -DC (Entrada-FG)2121 VCC
Min. Voltaje de aislamiento -DC (entrada-salida)4242 VCC
Resistencia de aislamiento (entrada-salida a 500 V CC)100 MΩ
Rango de temperatura ambiente (operacional en norma Vi)-35 a +71 grados. C
Reducción de potencia de + 61 ° C a + 71 ° C (consulte la curva de reducción)2,5% / ° C
Rango de temperatura ambiente (almacenamiento)-40 a +85 grados C
Rango de humedad relativa20 a 95% de humedad relativa
Rango de coeficiente de temperatura+/- 0.03% por grado. C
MTBF (Bellcore Edición 6 a 40 ° C, GB)450000 horas
Altitud durante la operación (IEC 60068-2-13)4850 metros
DimensiónTipo de terminal de tornillo L124.5 X W64 X D123.6 mm
EnfriamientoConvección de aire libre
Grado de contaminación2
INFORMACIÓN SOBRE PEDIDOS
GATO. NO.PSS120 / 24/5
Tensión de salida24 VCC
Corriente de salida5 A
Potencia de salida120 W
Eficiencia (min.)84%
Eficiencia (típ.)86%
Rango de voltaje de entrada90-264 VCA
Cantidad de embalaje estándar1
ESPECIFICACIONES FÍSICAS
Dimensiones (Al x An x Pr)124,5 x 64 x 123,6 mm
Material de la CajaMetal
Peso920 g
Embalaje1,02 kg; 20 piezas / 21,5 kg / 2,01 CUFT
    APROBACIONES

    • Estándar utilizado para las pruebas
    UL / cULUL 508 Listado UL 60950-1, UL 1310 Clase 2 Energía (solo modelos 24V / E) Reconocido ISA 12.12.01 (Clase I, División 2, Grupos A, B, C y D)
    TUVEN 60950-1, esquema CB, EN 61558-1, EN 61558-2-17 (cumple con EN 60204)
    CEEN 61000-6-3, EN 55022 Clase B, EN 61000-3-2, EN 61000-3-3 EN 61000-6-2, EN 55024, EN 61000-4-2 Nivel 4, EN 61000-4-3 Nivel 3 EN 61000-4-4 Nivel 4, EN 61000-4-5 LN Nivel 3, L / N-FG Nivel 4 EN 61000-4-6 Nivel 3, EN 61000-4-8 Nivel 4, EN 61000-4 -11 ENV 50204 Nivel 2, EN 61204-3
    CCCGB4943, GB9254, GB17625.1
    Resistencia de vibracioncumple con IEC 60068-2-6 (Montaje por riel: 10-500 Hz, 2G, a lo largo de X, Y, Z en cada eje, 60 min para cada eje)
    Resistencia a los golpescumple con IEC 60068-2-27 (15G, 11ms, 3 ejes, 6 caras, 3 veces para cada cara)
    ESPECIFICACIONES DE ENTRADA
    Fase de entradaÚnico
    Voltaje de entrada nominal115/230 VCA (selección automática)
    Rango de voltaje de entrada CC210 hasta 375
    Rango de voltaje de entrada (115 VCA seleccionado)90 a 132 VCA
    Rango de voltaje de entrada (230 VCA seleccionado)180 a 264 VCA
    Frecuencia de línea-Máx.63 Hz
    Frecuencia de línea-Mín.47 Hz
    Max. Corriente de entrada (Vi: 115 VCA)24 A
    Max. Corriente de irrupción (Vi: 230 VCA)48 A
