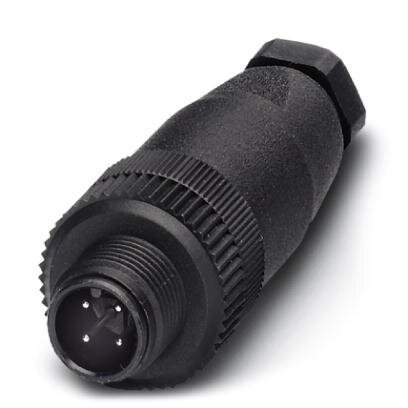

PHOENIX CONTACT Conector, Universal, 4 posiciones, Enchufe
recto M12, Codificación: A, Conexión de tornillo, material knurl: Plástico,
prensaestopas Pg7, Diámetro del cable externo 4 mm ... 6 mm
Corriente nominal a 40°C 4
A
Tensión nominal 250
V AC
250 V DC
Número de puestos 4
Área del mango de color negro
Resistencia a los aislamientos ≥ 100 MΩ
codificación A -
estándar
Normas/reglamentos Conector
M12 IEC 61076-2-101
Tipo/categoría de señal universal
Visualización de estado No
Categoría de sobretensión Ii
Grado de contaminación 3
Método de conexión Conexión
de tornillo
Sección transversal del conductor 0,25 mm² ... 0,75 mm² (sin ferrule)
0,14 mm² ... 0,75 mm² (con virola)
0,25 mm² ... 0,75 mm² (sólido)
Conductor transversal sección AWG 24 ... 18 (sin virulencia)
26 ... 20 (con ferrule)
Ciclos de inserción/retirada ≥
50
par motor 0,4
Nm (m12 knurl)
0.2 Nm (bloques de terminales de tornillo)
0.8 Nm ... 1 Nm (tornillo de presión con carcasa de
manguito)
Apriete Plaquita de
tapón de tornillo con carcasa de la manga hasta donde llegará
Instrucciones de montaje Los
cables se pueden conectar tanto con casquillos como sin casquillos
